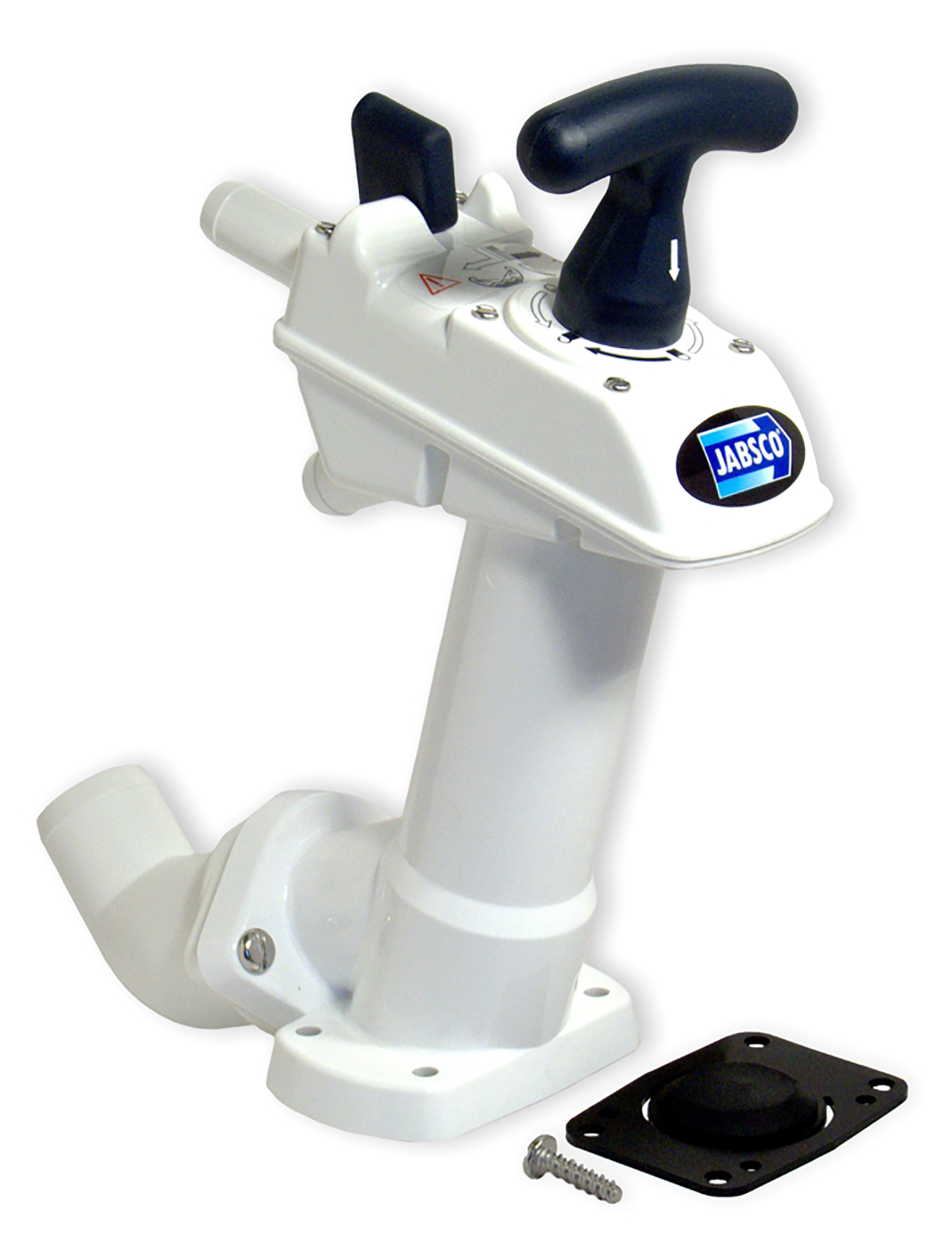

Jabsco Twist n Lock käsipumppu 29040-3000, manuaali WC (29090/29120)

Jabsco Twist n Lock käsipumppu 29040-3000 on valmis pumppukokoonpano, joka uusii Jabsco-manuaali-WC:n koko pumppumekanismin yhdellä kertaa. Tämä Jabsco manuaali WC pumppu on vessan sydän: sen männällä vessa huuhdellaan ja jäte pumpataan pois. Kun pumppu alkaa vuotaa, huuhteluteho heikkenee tai kahva takkuaa, koko yksikön vaihto palauttaa WC:n täyden toiminnan.

Suurin etu on helppo vaihto: koko pumppu vaihdetaan valmiina yksikkönä, joten vessaa ei tarvitse purkaa osiin eikä yksittäisiä tiivisteitä vaihtaa. Näin kunnostus onnistuu nopeasti ja varmasti myös ilman erikoistyökaluja – vanha pumppuyksikkö irti, uusi tilalle ja letkut takaisin.

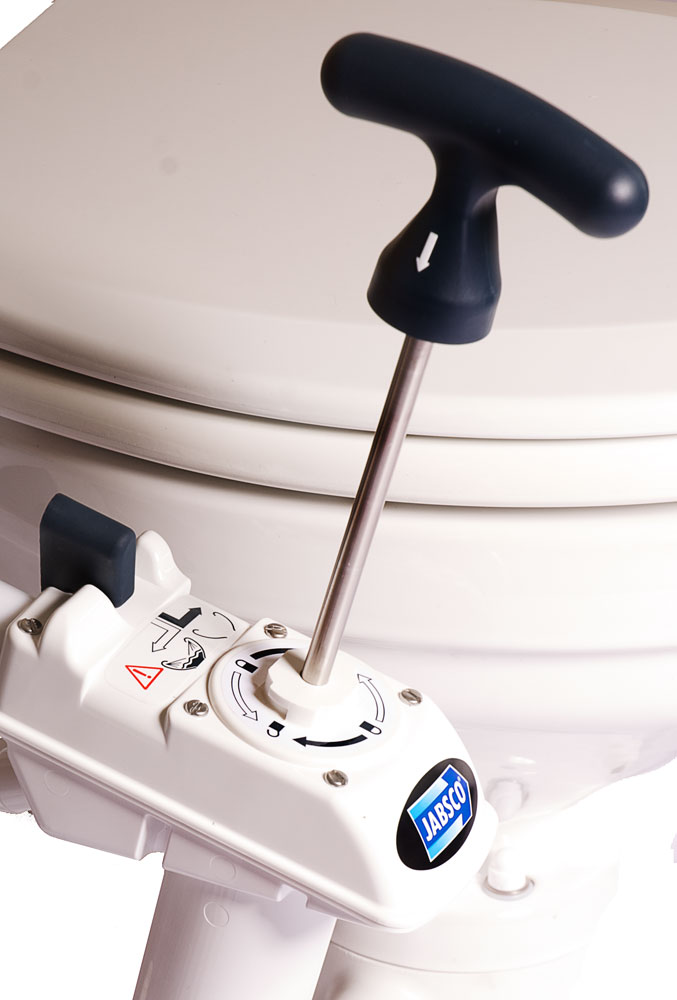

Pumppu sopii kaikkiin Jabsco manuaali vessoihin vuodesta 1987 eteenpäin, mukaan lukien Twist ’n’ Lock -mallit Compact (29090) ja Regular (29120) kaikkine variantteineen. Twist ’n’ Lock -mekanismin ansiosta kahvaa kääntämällä valitaan ’huuhtele’- ja ’kuiva’-asennon välillä: kuiva-asennossa kulhon vesilukko pysyy paikallaan, jolloin hajut tai vesi eivät pääse veneeseen keinunnassa.

29040-3000 on koko käsipumppukokoonpano (osaluettelossa huoltosarja B, ”Pump Assembly”): valmis pumppuyksikkö mäntineen, sylintereineen ja venttiileineen. Yhdellä alkuperäisosalla korvataan kaikki pumpun kuluvat osat kerralla, joten lopputulos toimii kuin uudessa vessassa.

Huoltosarja B, 29040-3000 Twist n Lock varaosa pumppu sisältää seuraavat osat:
Osa nro 16 – 29043-0000 – pohjaventtiilin tiiviste
Osa nro 18 – 29044-0000 / 29044-2000 / 29044-3000 – tiivistepesäkokoonpano (mallivuoden mukaan)
Osa nro 19 – yläventtiilin istukka
Osa nro 21 – 29042-0000 – yläventtiilin tiiviste
Osa nro 22 – O-rengas (huuhteluvipu)
Osa nro 24 – ruuvi (huuhteluvipu)
Osa nro 25 – puskuri
Osa nro 26 – ruuvi (venttiilikansi), 6 kpl
Osa nro 30 – O-rengas (mäntä)
Osa nro 31 – ruuvi (pumppusylinteri), 3 kpl
Osa nro 33 – 29092-1000 – jokeriventtiili
Osa nro 35 – venttiilijousi (mallit 1998→)

Vaihdossa vanha pumppuyksikkö irrotetaan vessan jalustasta ja uusi kiinnitetään tilalle, minkä jälkeen tulo- ja poistoletkut liitetään takaisin. Katso osien sijainti ja tarkat vaiheet oheisesta räjäytyskuvasta (varaosaluettelo) ja vessan käyttöohjeesta. Vesirajan alapuolisissa asennuksissa varmista, että laponestoventtiili (vented loop) on paikallaan sekä tulo- että poistolinjassa.

Jabsco on valmistanut vene-WC:itä ja niiden osia vuosikymmenten ajan ja kuuluu maailmanlaajuiseen Xylem-konserniin. Alkuperäinen 29040-3000 takaa oikean istuvuuden ja pitkän käyttöiän – edulliset kopio-osat kuluvat nopeasti ja voivat vuotaa. Samasta tuoteperheestä löydät myös yksittäiset tiivisteet ja huoltosarjat, jos haluat huoltaa pumpun osissa.

Tekniset tiedot:
Tyyppi: käsipumppukokoonpano (Pump Assembly), manuaali WC
Kokoonpano: osaluettelon huoltosarja B
Sopii: kaikki Jabsco manuaali vessat vuodesta 1987→ (Twist ’n’ Lock 29090 Compact ja 29120 Regular, kaikki variantit)
Toiminta: ’huuhtele’/’kuiva’ -valinta kahvasta
Vaihto: koko yksikkö kerralla – ei tiivisteiden vaihtoa
Sisältää: mäntä, sylinteri ja venttiilit (valmis yksikkö)
Runkomateriaali: ABS/polypropeeni
Alkuperäinen: Jabsco / Xylem
Valmistajan koodi (MPN): 29040-3000
